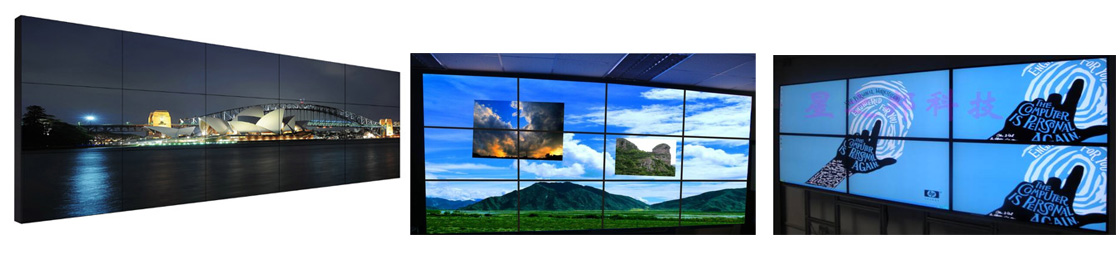

大屏幕拼接

时间:2016-05-17 09:51:23

大屏幕拼接

大屏幕显示技术。他的主要工作原理通过数字微镜晶片(DMD)作为主要关键处理元件,先把影像信号经过数字处理,然后再把光投影出来即把视频信号通过数字光学处理DLP投影技术应用了数字微镜晶片(DMD)来作为主要关键处理元件以实现数字光学处理过程。
DLP拼接在三种技术中最为成熟,也是应用最广泛的一种,他的拼缝仅为0.5mm,基本上达到了无缝拼接的状态,但是由于DLP拼接体积较大,亮度也不高,后期维护成本高(经常需要换灯泡),市场份额正在逐步衰退。

LCD液晶拼接
液晶拼接的起步时间比较晚,面世时间应为2006年,液晶巨头三星在2006年率先推出了液晶拼接这一概念,但是由于初期的液晶拼接拼缝较宽(22mm),应用范围大大受限,直至2009年,三星推出拼缝仅为6.7mm的超窄边液晶拼接,才使液晶拼接这一概念深入人心。目前,液晶拼接拼缝已达到5.5mm,2011年又推出了BSV液晶拼接技术增强使用寿命,市场份额占有量大大攀升。应用范围主要有:水电生产调度,军事指挥,城市管理,矿业安全,环境监控,消防气象海事等指挥系统以及各大娱乐场所等。)
液晶拼接是专为工程应用设计的专业化终端显示设备。它以FPGA阵列为硬件基础,采用BSV液晶拼接技术,实现了多路高速视频信号的统一处理,从根本上取代插卡式拼接控制器,解决了VGA信号输入数量受到限制的问题。它将目前最卓越的高清晰度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等合为一体,形成一个拥有高亮度、高清晰度、低功耗、高寿命,先进的液晶拼接幕墙显示系统。液晶拼接幕墙是一种全新的大屏幕拼接方式,其可以无限地拼接。
PDP等离子拼接
PDP等离子拼接的核心部件是等离子屏,其中每个像素单元由红、绿、蓝三个像素点组成,发光的外屏内表面荧光体类似于CRT显像管内的荧光体,这种荧光体主动发光的显示方式能够提供生动丰富的色彩、极短的响应时间和非常广阔的可视角度。
但是由于等离子拼接屏成本较高,且维护成本较大,屏幕灼烧现象比较严重等问题,在市场上运用得并不多。

大屏幕拼接显示系统

编辑
大屏幕拼接显示系统广泛应用于通信、电力、军队指挥机构,在提供共享信息、决策支持、态势显示方面发挥着重要作用,以下介绍大屏幕显示系统的设计和设备选型中的主要原则和注意事项,供读者朋友参考。
大屏幕拼接显示系统是集多种信息接收处理显示、多类人员操作控制于一体的多媒体互动系统,涉及声光电多方面技术问题,也涉及有关部门的管理协调问题,还与显示大厅整体结构密不可分,必须注重需求为主、统筹兼顾、运用综合集成技术,才能使之达到预期效果。
大屏幕拼接显示系统主要功能与要求
大屏幕拼接显示系统的设计首先要提出需求,以下为通用的主要功能与要求。
1.信息接收
系统不仅要能接收VGA、RGB、网络计算机信息,还要能接收宽带语音、视频信号,并能根据需要进行适当的信息转换。
2.信息显示
大屏幕拼接显示系统能以多媒体的形式发布共享信息,能以不同的模式、按照划分区域显示态势、文本、表格和视频图像信息。要求态势显示清晰、分辨率高,文字、图像显示清晰稳定。
3.预览、摄像与切换
为保证大屏幕拼接投影显示信息的准确性和质量,系统必须具有预览功能,用于图像的预审。显示大厅内应安装摄像机,用以提取管理控制机构工作的视频图像。系统应具有切换显示功能,满足多路信息显示需要。
4.电视电话会议
系统能利用监控、预览、切换、通信及终端控制设备,保持与有关方面的视讯联系,随时可以召开电视电话会议。
5.控制方式
系统允许领导人员、业务工作人员、保障人员,以集中控制、移动控制、授权控制的方式,对大屏幕进行开关机、开设窗口、选择信源、投影显示、调整音响和照明等操作。
6.依据标准优化设计
大屏幕拼接拼接显示系统系统设备配置复杂、电缆信号繁多、安装工艺和环境条件要求高,要按照机线标准化、电磁兼容性标准和大屏幕电视墙安装要求,进行工程布线和设备安装,确保系统能够长期稳定运行。
